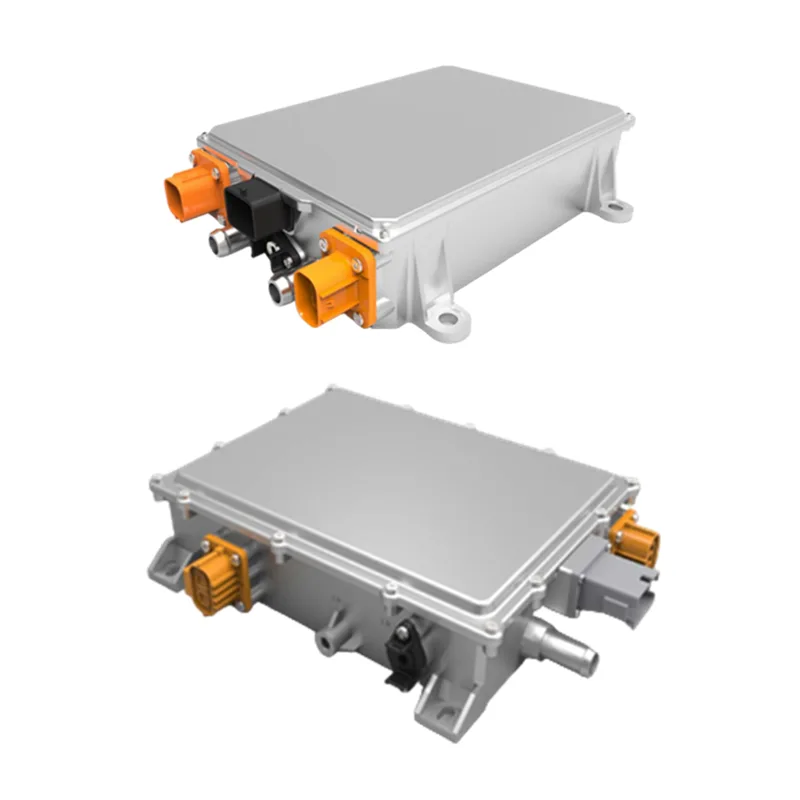

6,6 кВт жоғары қуатты IP67 сұйық салқындатылған OBC

Zhaofeng теңшелген 6,6 кВт жоғары қуатты IP67 сұйық салқындатылған OBC - бұл негізінен электр желісінен айнымалы токты литий батареясын зарядтауға жарамды тұрақты токқа түрлендіруге жауап беретін жаңа энергия көліктері үшін дербес әзірленген борттық зарядтаудың негізгі компоненті. Жаңа энергетикалық көлік өнеркәсібінің қарқынды дамуымен, әсіресе коммерциялық көліктер мен ауыр жүк көліктерін тиімді және сенімді зарядтауға сұраныстың артуымен, бұл өнім қуат тығыздығы, қоршаған ортаға бейімделу және қауіпсіздік көрсеткіштері тұрғысынан оңтайландырылды және жаңартылды. Дәстүрлі ауамен салқындатылатын OBC-тен айырмашылығы, 6,6 кВт жоғары қуатты IP67 сұйықпен салқындатылған OBC жоғары температура, ылғалдылық және шаң сияқты қатал жұмыс орталарында да тұрақты жұмысты қамтамасыз ете отырып, жоғары қуатты зарядтау кезінде пайда болған жылуды жылдам тарата алатын жетілдірілген сұйық салқындату жүйесін қабылдайды. Ол 100-266Vac кіріс кернеуінің кең ауқымын және 50Гц-61Гц желі жиілігін қолдайды, бұл көптеген аймақтардағы электр желілерімен үйлесімді. Тұрақты токтың шығыс кернеуі 360 В-та тұрақты және шығыс тогы әртүрлі сыйымдылықтағы литий батареяларының зарядтау қажеттіліктерін қанағаттандыра отырып, 0-20A/40A/60A диапазонында икемді түрде реттелуі мүмкін.

Модель сипаттамасы

Электр қауіпсіздігінің параметрлері

Орнату нұсқаулығы

"1. Орнатпас бұрын, айнымалы ток кіріс қуат көзінің ажыратылғанына көз жеткізу үшін зарядтағыштың сол жағында орналасқан айнымалы ток кірісінің ажыратқышы ӨШІРУЛІ күйде екенін тексеріңіз.

2. Айнымалы ток кіріс интерфейсін желілік қуат көзіне қосыңыз.

3. Тұрақты ток шығыс қосқышын (немесе зарядтау пистолетін) батарея жинағына жалғаңыз.

4. Абайлаңыз: сымдарды кәсіби маман орнатыңыз!"

Өнімнің артықшылықтары

Жоғары сапалы 6,6 кВт жоғары қуатты IP67 сұйықпен салқындатылған OBC зарядтау кезінде энергия жоғалуын тиімді төмендететін, зарядтау уақытын қысқарта алатын және жаңа энергетикалық көліктердің круиздік ауқымын арттыра алатын ≥90% жоғары энергия тиімділігімен ерекшеленеді, жоғары жиілікті жұмыс сценарийлерінде көліктердің тиімді зарядтау қажеттіліктерін тамаша қанағаттандыра алады, мысалы, логистика көліктері; оның IP67 су өткізбейтін және шаң өткізбейтін функциясы оған шаңның енуіне және судың белгілі бір тереңдігіне ұзақ уақыт батырылуына толық қарсы тұруға мүмкіндік береді және жетілдірілген сұйық салқындату жүйесінің қолдауымен ол қоршаған орта температурасы 85 ° C-қа дейін бар шахталар, порттар және құрылыс алаңдары сияқты қатал жұмыс орталарында тұрақты жұмысты сақтай алады, дәстүрлі күрделі ортада нашар бейімделу мәселесін шешеді; сонымен бірге ол әртүрлі қалыптан тыс зарядтау жағдайларына уақтылы жауап бере алатын, аккумулятордың және бүкіл көлік құралының қауіпсіздігін тиімді қорғайтын және әртүрлі қолданбалы сценарийлерде көлік құралдарының қауіпсіз жұмыс істеуіне сенімді кепілдік беретін кіріс артық/төмен кернеуді, шығыс асқын токты, шығыс қысқа тұйықталуды, шығыстың шамадан тыс температурасын және байланыс үзілуін қоса алғанда, қауіпсіздікті қорғаудың көптеген кешенді функцияларымен жабдықталған; оған қоса, ол кіріс кернеуі мен жиілігінің кең ауқымын қолдайды, әртүрлі литий батареяларының сипаттамаларымен үйлесімді және жеңіл коммерциялық электр көліктері, орташа/ауыр жүк көліктері және гибридті көліктер сияқты әртүрлі көлік үлгілерінің қажеттіліктеріне сәйкес теңшеуге болатын шығыс тогын икемді түрде реттей алады, үйлесімділігі мен икемділігі күшті; өнім жоғары сапалы көлік құралына арналған құрамдас бөліктерді және күшті дірілге және соққыға төзімділікке ие біріктірілген құю қабығын қабылдайды, ал жетілген сұйық салқындату технологиясы бөлшектердің тозуын азайтады, өнімнің қызмет ету мерзімін ұзартады, көлік құралдарын ұзақ уақыт пайдаланатын пайдаланушылар үшін кейінгі техникалық қызмет көрсету құнын азайтады.

Қолдану әдісі

Орнату→Зарядтау операциясы→Күнделікті техникалық қызмет көрсету→Реттеу және жөндеу

"1. Қуаты 6,6 кВт жоғары IP67 сұйықпен салқындатылған OBC жаңа энергетикалық көлік құралының қуат жүйесінің белгіленген орнына орнатылады, ал кіріс және шығыс желілері көліктің сымдарының сипаттамаларына сәйкес жалғанып, берік байланыс пен жақсы оқшаулауды қамтамасыз етеді. Салқындатқыш сұйықтықтың біркелкі айналымын қамтамасыз ету үшін сұйық салқындату құбыры көліктің салқындату жүйесіне қосылған.

2.Зарядтау кезінде көліктің зарядтау пистолетін айнымалы ток зарядтау үйіндісіне жалғаңыз. OBC кіріс кернеуі мен жиілігін автоматты түрде анықтайды және батареяның зарядталған күйін алу үшін CAN2.0 арқылы батареяны басқару жүйесімен (BMS) байланысады. Ол батареяның сұранысына сәйкес шығыс тогын автоматты түрде реттейді және тұрақты кернеу мен тұрақты токты зарядтау процесін аяқтайды.

3. Бос қосылымдарды немесе сұйықтықтың ағып кетуін болдырмау үшін OBC кіріс және шығыс желілерінің қосылымын және сұйықтықты салқындату құбырының тығыздығын үнемі тексеріп отырыңыз. Көлік құралының аспаптар тақтасы арқылы OBC жұмыс күйін тексеріңіз. Егер қалыптыдан тыс дабыл пайда болса, оны пайдалануды дереу тоқтатып, кәсіби техникалық қызмет көрсетіңіз.

4. Теңшелген өнімдер үшін біздің зауыттың техникалық қызметкерлері көлік үлгісіне және тұтынушының қажеттіліктеріне сәйкес параметрлерді жөндеуді жүзеге асырады және өнімді қалыпты пайдалануды қамтамасыз ету үшін сәйкес жөндеу бойынша нұсқаулық пен пайдалану нұсқаулығын береді.

Қаптама және жөнелту
