Борттық зарядтағыш дегеніміз не және ол электрлік көліктерде қалай жұмыс істейді

АнOn-борттық зарядтағыш (OBC)батареяны қауіпсіз зарядтау үшін айнымалы ток қуатын желіден тұрақты токқа түрлендіретін электр көліктерінің (EV) ішіндегі маңызды құрамдас бөлігі болып табылады. Бұл тереңдетілген нұсқаулық борттық зарядтағыштың не екенін, оның қалай жұмыс істейтінін, оның негізгі құрамдас бөліктерін, қуат көрсеткіштерін, зарядтау стандарттарын және EV платформасы үшін дұрыс шешімді қалай таңдау керектігін түсіндіреді. Өнеркәсіптік тәжірибелер мен техникалық түсініктерге сүйене отырып, бұл мақала өндірушілерге ұнайтынын көрсетедіЧжаофэнжоғары тиімділік, қауіпсіздік және ақылды зарядтау интеграциясы үшін борттық зарядтау технологиясын ілгерілетуде.

Мазмұны

• 1. Борттық зарядтағыш дегеніміз не?
• 2. Неліктен электр көліктерінде борттық зарядтағыштар маңызды?
• 3. Борттық зарядтағыш қалай жұмыс істейді?
• 4. Борттық зарядтағыштың негізгі компоненттері
• 5. Борттық зарядтағыштың қуат деңгейлері мен стандарттары
• 6. Борттық зарядтағыш және борттық зарядтағыш
• 7. Тиімділік, қауіпсіздік және жылуды басқару
• 8. Smart зарядтау және екі жақты OBCs
• 9. Борттық зарядтағышты қалай дұрыс таңдау керек
• 10. EV сегменттеріндегі қолданбалар
• Жиі қойылатын сұрақтар

1. Борттық зарядтағыш дегеніміз не?

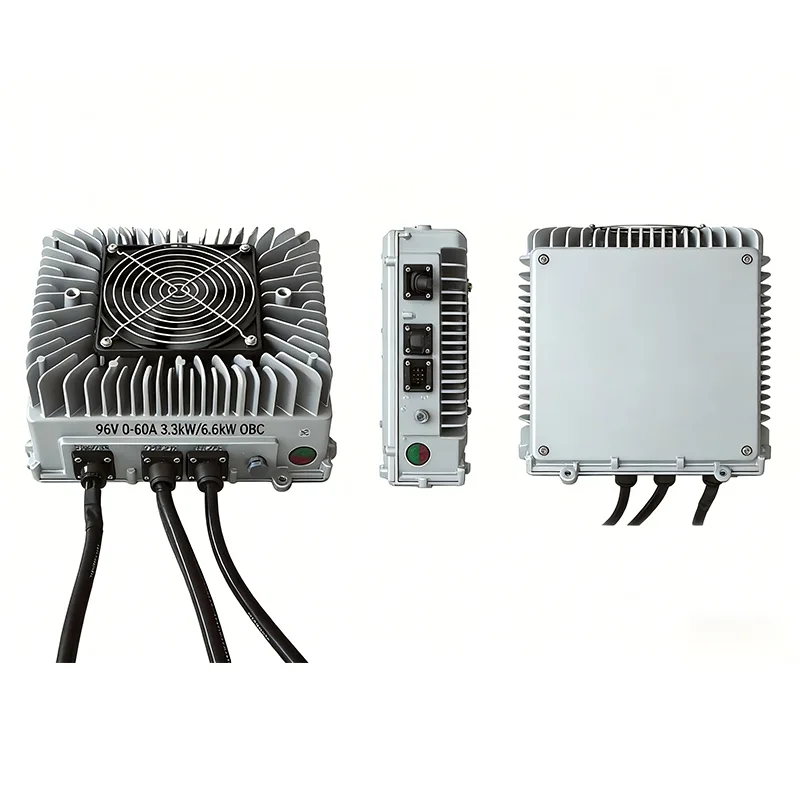

АнБорттық зарядтағышэлектр көлігінің ішіне орнатылған ендірілген қуат электроника жүйесі. Оның негізгі функциясы сыртқы қуат көзінен ауыспалы ток (айнымалы ток) электр қуатын көліктің аккумулятор жинағында сақтауға болатын тұрақты ток (тұрақты ток) электр энергиясына түрлендіру болып табылады.

Сыртқы жылдам зарядтағыштардан айырмашылығы, борттық зарядтағыш көлікпен бірге жүреді, бұл EV иелеріне айнымалы ток розеткасы немесе айнымалы ток зарядтау станциясы бар кез келген жерде зарядтауға мүмкіндік береді.

2. Неліктен электр көліктерінде борттық зарядтағыштар маңызды?

• Үйде және жұмыс орнында зарядтауды қосыңыз
• Батареяны қауіпсіз және басқарылатын зарядтауды қамтамасыз етіңіз
• Жаһандық зарядтау стандарттарын қолдау
• Тұрақты ток жылдам зарядтау инфрақұрылымына тәуелділікті азайтыңыз

Борттық зарядтағыш болмаса, электр машиналары толығымен борттық тұрақты ток зарядтағыштарына сүйенеді, бұл ыңғайлылықты шектейді және инфрақұрылымдық шығындарды арттырады.

3. Борттық зарядтағыш қалай жұмыс істейді?

Борттық зарядтағыштың жұмысы бірнеше кезеңнен тұрады:

1. Айнымалы ток кірісі– Қуат желіден зарядтау кабелі арқылы алынады.
2. EMI сүзгісі– Электромагниттік кедергілерді басады.
3. Қуат факторын түзету (PFC)– Тордың тиімділігін арттырады.
4. AC-DC түрлендіру– Айнымалы токты тұрақты токқа түрлендіреді.
5. Тұрақты токты реттеу– Батарея қауіпсіздігі үшін кернеуді/токты реттейді.

Жетілдірілген шешімдер, мысалы әзірлегендерЧжаофэн, осы процесті оңтайландыру үшін сандық басқару мен интеллектуалды байланысты біріктіріңіз.

4. Борттық зарядтағыштың негізгі компоненттері

5. Борттық зарядтағыштың қуат деңгейлері мен стандарттары

Борттық зарядтағыштар көлік сыныбына байланысты қуат көрсеткіштері бойынша өзгереді:

• 3,3 кВт – Бастапқы деңгейдегі электр машиналары
• 6,6 кВт – негізгі жолаушылар вагондары
• 11 кВт – Премиум және флоттық көліктер
• 22 кВт – коммерциялық және өнімді электр машиналары

Олар келесідей стандарттарға сәйкес келеді:

• IEC 61851
• SAE J1772
• GB/T

6. Борттық зарядтағыш және борттық зарядтағыш

7. Тиімділік, қауіпсіздік және жылуды басқару

Жоғары сапалы борттық зарядтағыштар 94% жоғары тиімділікке қол жеткізе отырып, энергияның жоғалуын және жылудың пайда болуын азайтады. Қауіпсіздік мүмкіндіктеріне мыналар жатады:

• Артық кернеуден қорғау
• Артық ток қорғанысы
• Оқшаулау мониторингі
• Температура сенсорлары

Чжаофэн күрделі жағдайларда ұзақ қызмет ету мерзімін қамтамасыз ету үшін жылу дизайнына көп көңіл бөледі.

8. Smart зарядтау және екі жақты OBCs

Заманауи борттық зарядтағыштарды қолдайды:

• CAN байланыс
• Смарт торды біріктіру
• Көліктен желіге (V2G)
• Көліктен тиеуге дейін (V2L)

Бұл мүмкіндіктер EV-ді мобильді энергия активтеріне айналдырады.

9. Борттық зарядтағышты қалай дұрыс таңдау керек

Борттық зарядтағышты таңдаған кезде мыналарды ескеріңіз:

• Аккумулятордың кернеуі және сыйымдылығы
• Мақсатты зарядтау уақыты
• Аймақтық желі стандарттары
• Жылулық және кеңістіктік шектеулер
• Жеткізушінің сенімділігі

сияқты тәжірибелі өндірушілермен жұмыс істеуЧжаофэнсәйкестікті, өнімділікті және ауқымдылықты қамтамасыз етеді.

10. EV сегменттеріндегі қолданбалар

• Жолаушыларға арналған электромобильдер
• Электрлік автобустар
• Электрлік мотоциклдер
• Логистика және жеткізу көліктері
• Өнеркәсіптік электр машиналары

Жиі қойылатын сұрақтар

Борттық зарядтағыш не істейді?

Ол электрлік электр батареясын зарядтауға жарамды тұрақты ток қуатын желіден айнымалы ток қуатына түрлендіреді.

Жоғары кВт борттық зарядтағыш әрқашан жақсы ма?

Міндетті емес. Оңтайлы қуат батарея көлеміне, тордың сыйымдылығына және шығындарға байланысты.

Борттық зарядтағыштар жылдам зарядтауды қолдай ала ма?

Олар айнымалы токпен жылдам зарядтауды қолдайды, бірақ тұрақты ток жылдам зарядтау құрылғыларына сәйкес келмейді.

Борттық зарядтағыш қанша уақытқа жетеді?

Дұрыс дизайнмен және салқындатумен борттық зарядтағыш көліктің қызмет ету мерзіміне жетеді.

Қорытынды

Борттық зарядтағыш ыңғайлылықты, қауіпсіздікті және тиімділікті теңестіретін электрлі көлік технологиясының негізі болып табылады. EV-ді қабылдау тездеген сайын, компаниялардың инновациялары ұнайдыЧжаофэнақылды, жоғары тиімді зарядтау шешімдерінің шекарасын ілгерілетуді жалғастырыңыз.

Егер сіз EV платформаңызға бейімделген сенімді, өнімділігі жоғары борттық зарядтағыш шешімдерін іздесеңіз,бізбен хабарласыңыэлектрлендіру мақсаттарыңызға қалай қолдау көрсете алатынымызды білу үшін бүгін.
