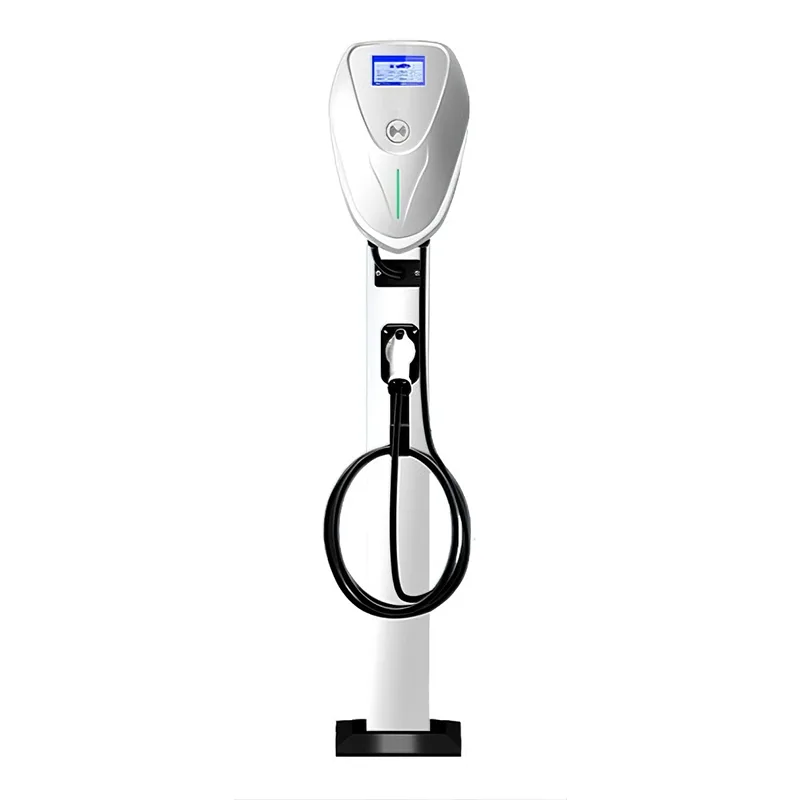

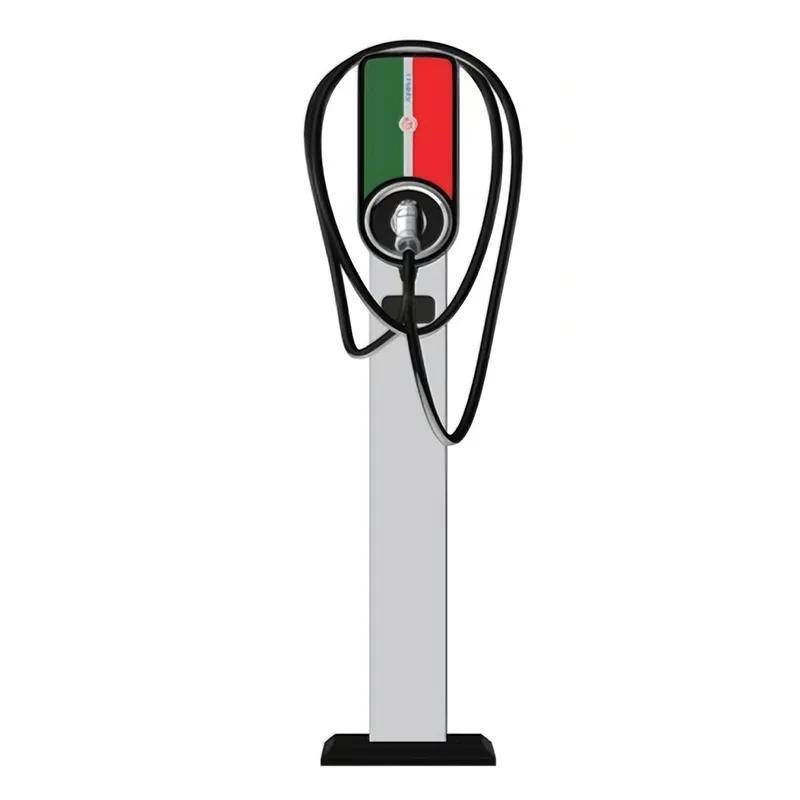

7КВ едендік айнымалы ток зарядтау үйіндісі

Бұл өнім электр көліктерін айнымалы токпен зарядтау үшін қолданылатын еденде тұратын 7 кВт айнымалы ток зарядтау үйіндісі. Ол негізінен зарядтау қадасының корпусы, артқы орнату тақтасы, зарядтау мылтығы кабелі және орнату керек-жарақтары пакеті сияқты бөліктерден тұрады. Оның функциялары бар, соның ішінде зарядтаудан қорғау, картаны сипау арқылы зарядтау, QR кодын сканерлеу арқылы зарядтау, мобильді төлем, желіні бақылау және қашықтан жаңарту.

Техникалық параметрлер

инновациялық дизайн

- Құрылғы модульдік дизайн принциптерін қатаң сақтайды: байланыс модулі қосу және ойнату, Ethernet/GPRS/3G/4G модульдерімен үйлесімді, пайдаланушыларға нақты қажеттіліктерге сәйкес таңдауға мүмкіндік береді; құрылым қабырғаға орнату және еденге орнату әдістерімен үйлесімді. Қабырғаға орнатылған зарядтау қадасын оның құрылымын өзгертпестен немесе басқа керек-жарақтарды қоспастан тірек қосу арқылы едендік қондырғыға айналдыруға болады.

- Модульдік дизайн принциптерін қабылдай отырып, байланыс модулі қосу және ойнату болып табылады және оңай техникалық қызмет көрсету үшін конфигурацияланады;

- Қашықтан бақылау және қашықтан жаңартуға қол жеткізу үшін қашықтан басқару платформасымен байланысты қолдайды;

- Ұялы телефонды QR кодын зарядтауды және картаға негізделген зарядтауды қолдайды, IC карталарынан пайдаланушының тиісті ақпаратын оқи алады;

- Қауіпсіз жұмыс істеу үшін кешенді қорғаныс: асқын кернеуден қорғаумен, төмен кернеуден қорғаумен, шамадан тыс жүктемеден қорғаумен, қысқа тұйықталудан қорғаумен, ағып кетуден қорғаумен, жерге тұйықтаудан қорғаумен, жоғары температурадан қорғаумен, төмен температурадан қорғаумен, найзағайдан қорғаумен және құлаудан қорғаумен жабдықталған, жабдықтың қауіпсіз және сенімді жұмысын қамтамасыз етеді;

- Пайдаланушыға ыңғайлы интерфейс: 4,3 дюймдік дисплей экраны, ол нақты уақытта құрылғы күйін, жұмыс деректерін (кернеу, ток, қуат, зарядтау мөлшері және уақыт) және ақаулық туралы ақпаратты көрсетеді;

- Ethernet/GPRS/4G байланысы, фондық бақылау, қашықтан жаңарту, мобильді төлем, ұялы телефон APP/WeChat ресми тіркелгісінің QR кодын зарядтау және карта негізінде зарядтау;

Орнату әдісі

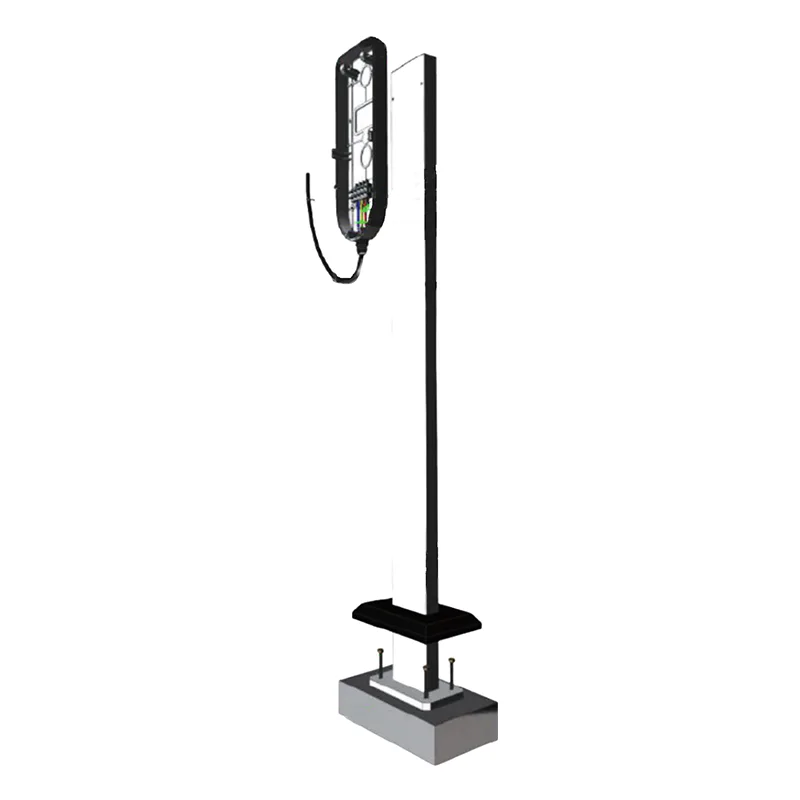

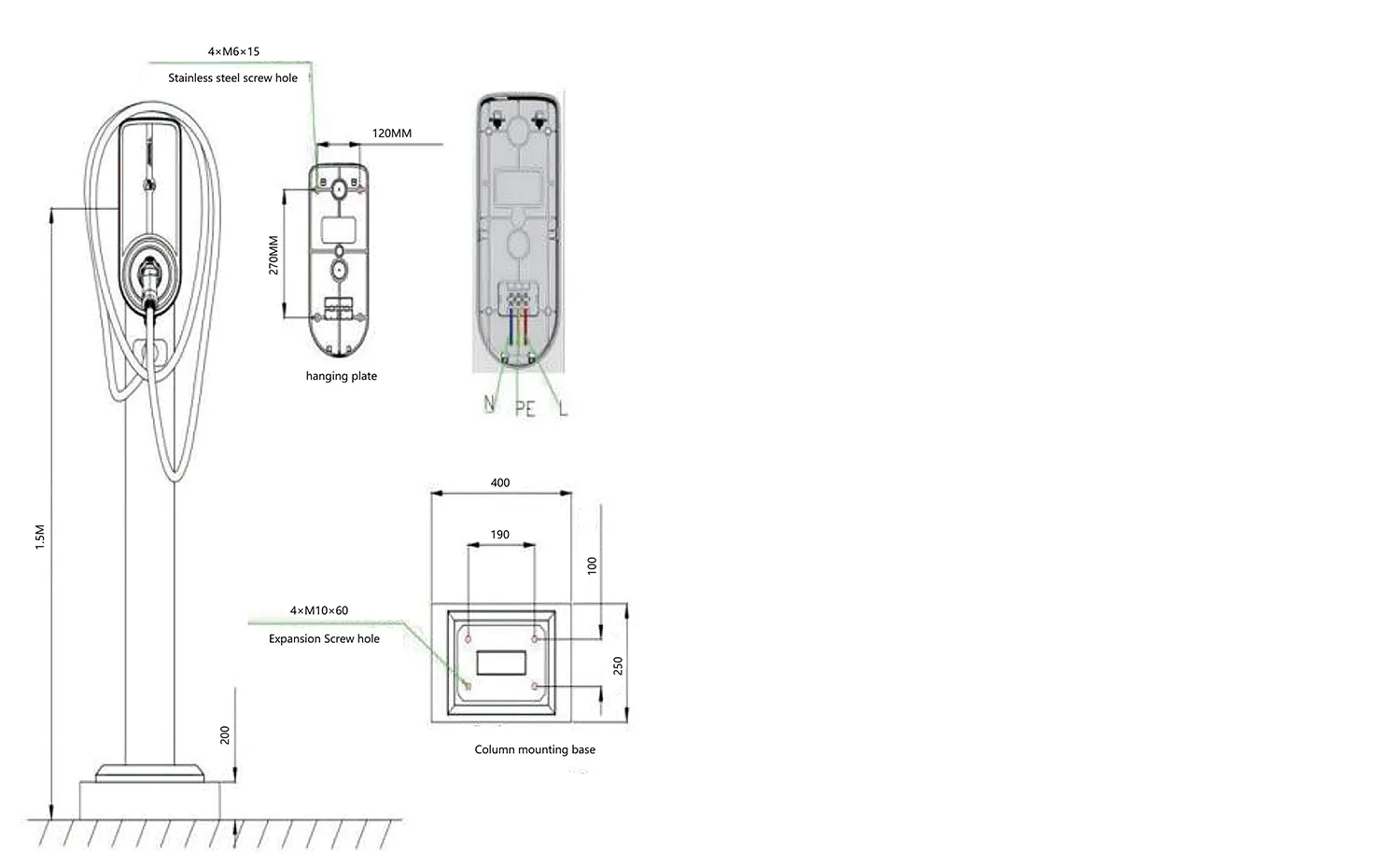

1) Зарядтау қадасының бетон іргетасының беріктігі С25 болуы керек. Жер асты бөлігі 400мм, ал жер үсті бөлігі 200мм. Бетон өлшемдері 400*250мм. Іргетастың ортасында жерленген шығыс құбыры болуы керек, ал іргетасқа 4 M10*60 кеңейту болттары бекітілуі керек.

2) M6*15 баспайтын болаттан жасалған бұрандаларды пайдаланып, артқы панельді бағанға бекітіңіз.

3) Кіріс желісі іргетаста алдын ала көмілген құбырдан колоннаның ішкі бөлігі арқылы арнайы кіріс розеткасына тартылады.

4) Бұл құрылғы зауыттан алынған кіріс кабелімен бірге жеткізіледі. Кіріс кабелінің ұзындығын ұзарту қажет болса, оны дұрыс кабельді қосу әдісіне сәйкес ұзарту керек. Сымды аяқтау үшін сым жапсырмаларына сәйкес үш кабельді (өткізгіш сым, нөлдік сым, жерге сым) терминал блогына салыңыз; (құрылғы жоғары ток болғандықтан, ұзартқыш сым сенімді қосылымды қамтамасыз етуі керек).

5) Электр тогының соғу қаупін болдырмау үшін жабдықтың кіріс жерге қосу сымы қатты жерге тұйықталған болуы керек.
