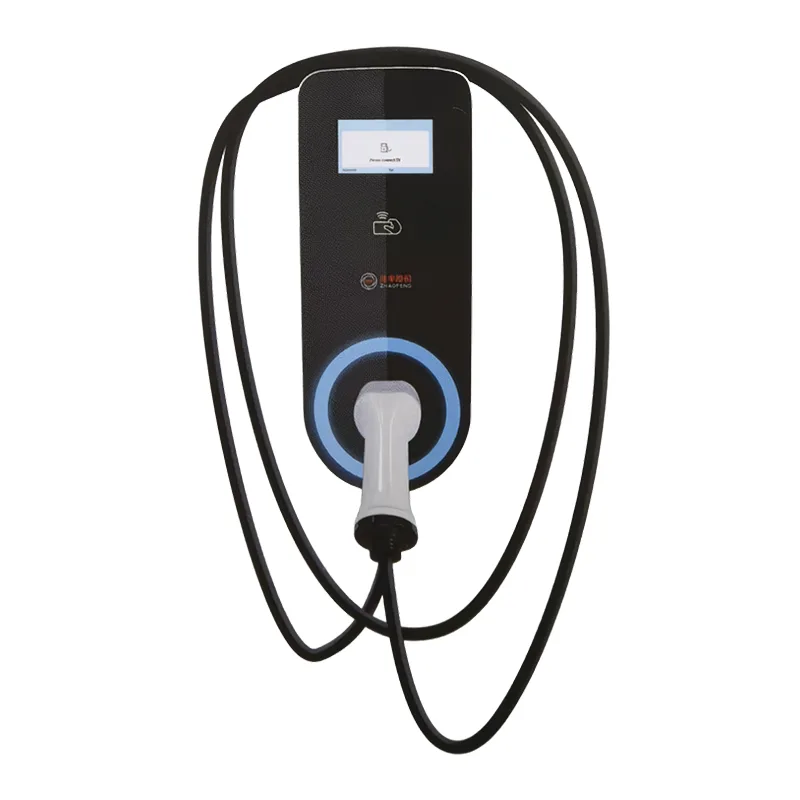

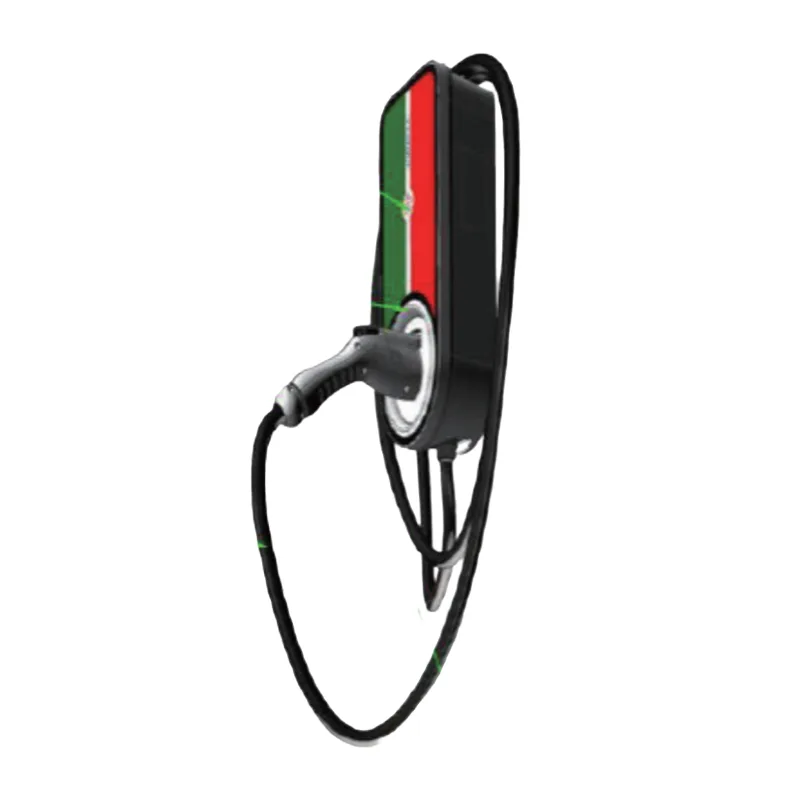

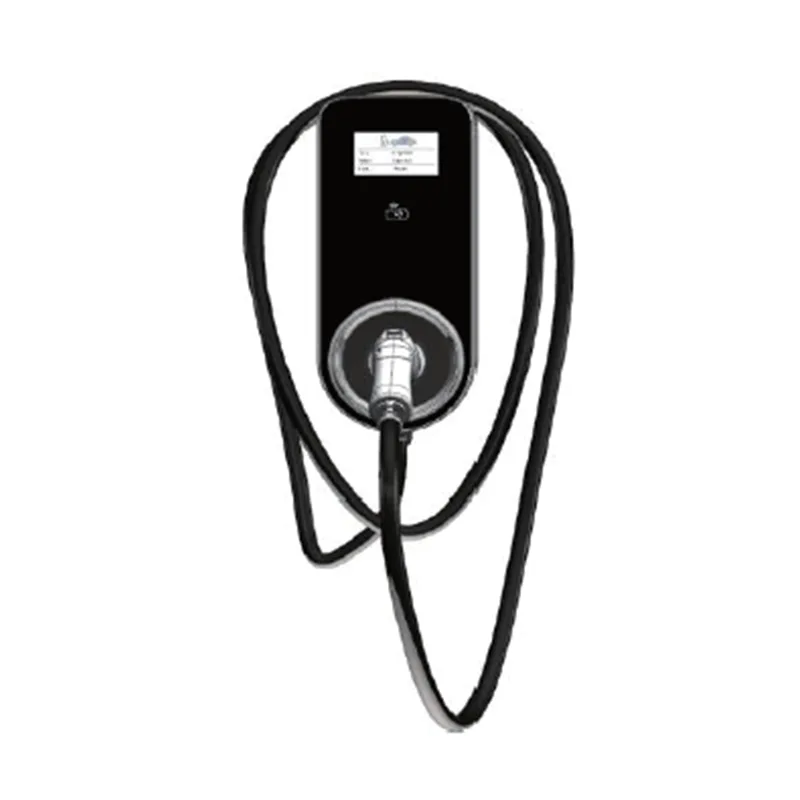

7 кВт қабырғаға орнатылған айнымалы ток зарядтау қадасы

Біздің компанияның қабырғаға орнатылған айнымалы ток зарядтау үйіндісі 7 кВт электр көліктерін зарядтау қызметтерін көрсету үшін электр көліктерінің борттық зарядтағышымен бірге пайдаланылатын жаңа энергия көліктерінің зарядтау қажеттіліктерін қанағаттандыру үшін әзірленген зарядтау құрылғысы. Бұл өнімді орнату оңай, өлшемі ықшам, сыртқы түрі сәнді, пайдалану оңай, картаны жылжыту/зарядтау, жылдам және тиімді; бірнеше жан-жақты қауіпсіздікті қорғау функциялары (қысқа тұйықталудан қорғау, ағып кетуден қорғау, авариялық тоқтатудан қорғау, шамадан тыс ток, шамадан тыс температурадан қорғау, шамадан тыс кернеуден қорғау, IP54 класы шаң мен суға төзімділік, жерге тұйықтаудан қорғау) зарядтаудан кейін қуатты автоматты түрде өшіреді, көлік қауіпсіздігін қорғайды.

1. Әр иесінің тұрағы үшін Plug and Play операция процесі Көлікті құлыптау - зарядтау пистолетін қосу - зарядтауды бастау (жарықтандыру шамы) Келгенде зарядтаңыз◇, біткенде кетіңіз, мүлдем сезімсіз

2. Жұмыс процесін бастау үшін сырғытпа ◇Ие штепсельі - Иесі авторизация картасын сырғытады - Зарядтауды бастаңыз (жарық жыпылықтайды)

Техникалық параметрлер

Өнімнің ерекшеліктері

1) 4,3 дюймдік дисплей экранымен және зарядтау процесін анық көруге мүмкіндік беретін жарық диодты күй индикаторымен жабдықталған.

2) Ethernet/4G желісі арқылы онлайн байланыс мүмкіндігі, нақты уақыттағы бақылау және төлем функцияларын қосу.

3) Жүйені кешенді қорғау: асқын кернеуден, төмен кернеуден қорғау, асқын токтан қорғау, қысқа тұйықталудан қорғау, ағып кетуден қорғау, жоғары температурадан қорғау, найзағайдан қорғау, өнімнің қауіпсіз және сенімді жұмысын қамтамасыз ету.4) Деректерді сақтау және ақауларды анықтау.

5) Пайдаланушының сенімділігін арттыратын қуатты дәл өлшеу және сәйкестендіру функциясы.

6) Жалпы құрылым жаңбыр мен шаңнан жасалған, IP54 қорғаныс деңгейі бар, ішкі және сыртқы үшін жарамды

ортада және отандық және шетелдік ортада кеңінен қолданылады.

7) Орнату оңай жұмыс істейді және күтеді.

8) Қауіпсіз және ұрлыққа қарсы.

Орнату ортасына қойылатын талаптар

1) Бұл зарядтау қадасы IP54 қорғау деңгейіне сәйкес келетін және сыртта орнатуға болатын ішкі және сыртқы әмбебап зарядтау қадасы.

2) Қоршаған орта температурасының -30°C~ 50°C диапазонында екеніне көз жеткізіңіз.

3) Орнату орны 2000 метр биіктіктен асуы керек.

4) Орнату орнының жанында қатты діріл немесе жанғыш және жарылғыш материалдар болмауы керек.

5) Орналасқан жері аласа аумақта немесе батпақтану қаупі бар жерде болмауы керек.

6) Қаданы орнату қабырғаға тірелуі керек. Егер қабырға тірегі болса, орнату және бекіту үшін арнайы едендік тіректерді пайдалану ұсынылады.

7) Қаданы орнату кезінде қаданың тік орналасуын және зарядтау қадасының жерден биіктігі (1,3-1,5 метр) бойынша анықтамалық деректердің сақталуын қамтамасыз ету керек.

Орнату әдісі

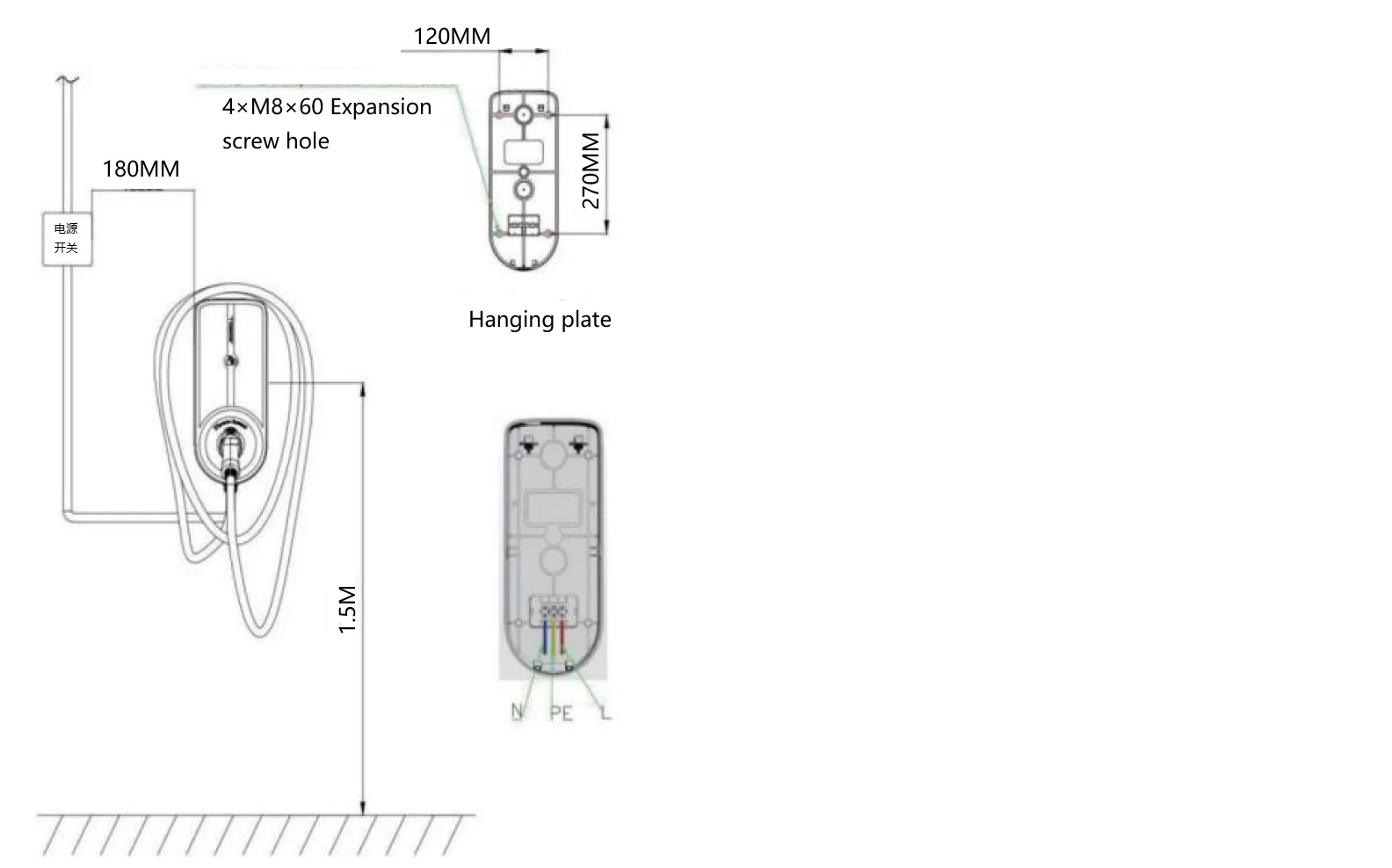

1) Зарядтау қадасының жерден биіктігінің анықтамалық деректері (1,3-1,5 метр)2) Қабырғадағы артқы тақтайшадағы бекіту саңылауының орнын артқы тақтайшадағы бекіту тесігінің орнына сәйкес белгілеңіз.

Кесу үшін соққылы бұрғыны пайдаланыңыз (Φ8*65), содан кейін M8*60 пластикалық кеңейту түтіктерін салыңыз,

және бұрандаларды ілулі тақта арқылы қатайтыңыз.

3) Кіріс кабелінің ұзындығын ұзарту қажет болса, зауыттан кіріс кабельдерімен жабдықталған жабдық,

сым сәйкестендіруіне сәйкес қосылымды дұрыс кабель әдісіне сәйкес кеңейтіңіз, терминал тақтасына үш кабельді (өрт сызығы L, нөлдік сызық N, жерге қосу желісі PE) қосыңыз,

және сымдарды аяқтаңыз; (Жабдықтың тогы үлкен болғандықтан, ұзарту сенімді қосылуды қамтамасыз етуі керек);

4) Электр тогының соғу қаупін болдырмау үшін жабдық кіріс жерге қосу сымының мықтап бекітілгенін қамтамасыз етуі керек.
